雙列圓柱滾子軸承
雙列圓柱滾子軸承有圓柱形內孔和圓錐形內孔兩種結構。該類軸承具有結構緊湊、剛性大、承載能力大、受負荷后變形小等優點，特別適用于機床主軸。圓錐形內孔還可以起到微量調整游隙的作用，且可以簡化定位裝置結構，方便安裝拆卸。
結構及特性

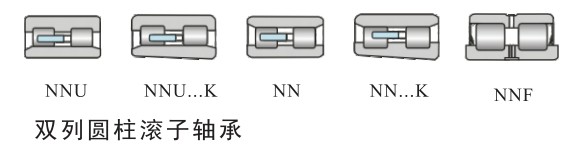

常用的LYC雙列圓柱滾子軸承有以下幾種形式：

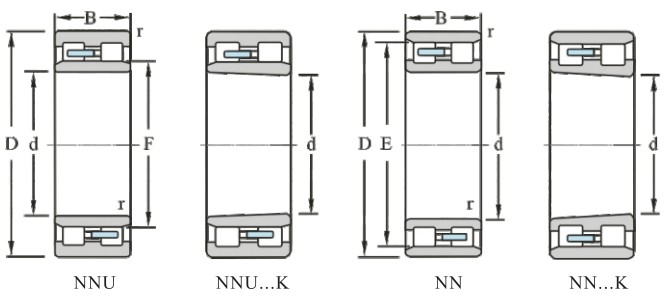

NN 型軸承的結構特點是內圈帶雙擋邊外圈無擋邊
NNU 型軸承則為外圈帶雙擋邊而內圈無擋邊
這兩種型式軸承均不限制軸與外殼間的相對軸向位移，適于作非定位軸承。該類型軸承的保持架多采用車制實體保持架。

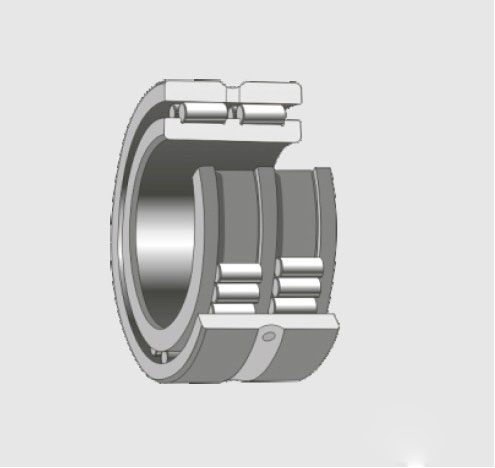

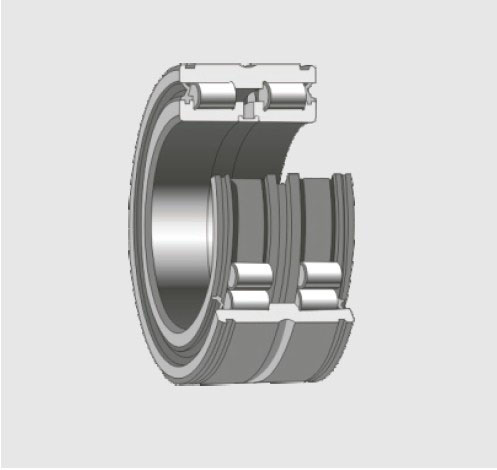

NNF 型軸承為雙列滿裝圓柱滾子軸承，除了可以承受很大的徑向載荷和軸向載荷之外 還可以承受傾覆力矩，因此，常用作固定軸承。NNF 型軸承是兩個帶雙擋邊內圈和一個帶中擋邊外圈的結構型式。滾子由雙內圈的擋邊引導，兩個內圈用緊固圈固定在一起。 NNF型軸承兩側采用接觸式密封。軸承內填有潤滑脂，當選用內、外圈均帶擋邊的單列圓柱滾子軸承時，應計算軸向負荷能力，其值與所受徑向負荷大小及潤滑方法有關。潤滑脂的工作溫度為-50℃至+110℃，但由于受油封材料的限制，軸承的工作溫度僅限于-40℃至+80℃之間。在使用工況較好的情況下，帶有油封的 NNF 軸承無須保養，若軸承長期處于水汽或污染環境，且為中、高速運轉時，可通過外圈上的潤滑油槽和潤滑油孔對軸承進行補充潤滑。
后置代號說明
|
代 號
|
含 義
|
|
B
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
|
|
代 號
|
含 義
|
|
K
|
圓錐孔內徑 錐度1：12（外球面球軸承除外）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-LS
|
軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
-2LS
|
軸承兩面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
WB
|
寬內圈軸承（雙面寬）：WB1單面寬
|
|
WC
|
寬外圈軸承
|
|
代 號
|
含 義
|
|
/HC
|
套圈和滾動體或僅是套圈由滲碳鋼（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
|
|
M
|
黃銅實體保持架
|
|
V
|
滿裝滾動體（無保持架）
|
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
|
/UP
|
尺寸精度相當于P4級，旋轉精度相當于P4級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/C9
|
軸承的游隙不同于現標準
|
|
代 號
|
含 義
|
|
X1
|
軸承外徑尺寸非標準
|
|
X2
|
軸承寬度（高度）非標準
|
|
X3
|
軸承外徑、寬（高）度非標準（標準內徑）
|
|
代 號
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/W20
|
軸承外圈上有三個潤滑油孔
|
|
/W33
|
軸承外圈上有潤滑油槽和三個潤滑油孔
|
|
/W33X
|
軸承外圈上有潤滑油槽和六個潤滑油孔
|
|
/Y
|
Y和另一個字母（如YA、YB）組合或再加數字組合用來識別無法用現有后置代號表達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
應用
主要用于機床主軸、冶金設備、重型機械、起重設備等。
