1．外圓磨削砂輪的傳動鏈
砂輪架主軸的運動是由砂輪架電動機(1440r/min，4kW)經4根V帶直接傳動的，砂輪主軸的轉速達到1670r/min的高轉速。
2．工件頭架撥盤(帶動工件)的傳動鏈
工件頭架撥盤的運動是由雙速電動機(700/1 350r/min，0.55/0.1kW)驅動，經V帶塔輪及兩級V帶傳動，使頭架的撥盤或卡盤帶動工件，實現圓周運動。
3．內圓磨具的傳動鏈
內圓磨削砂輪主軸由內圓砂輪電動機(2840r/min，1.1kW)經平帶直接傳動。更換平帶輪可使內圓砂輪主軸得到兩種轉速(10 000r/min和15 000r/min)。
內圓磨具裝在支架上，為了保證工作安全，內圓砂輪電動機的啟動與內圓磨具支架的位置有互鎖作用。只有當支架翻到工作位置時，電動機才能啟動。這時，砂輪架快速進退手柄在原位上自動鎖住，不能快速移動。
4．工作臺的手動驅動傳動鏈

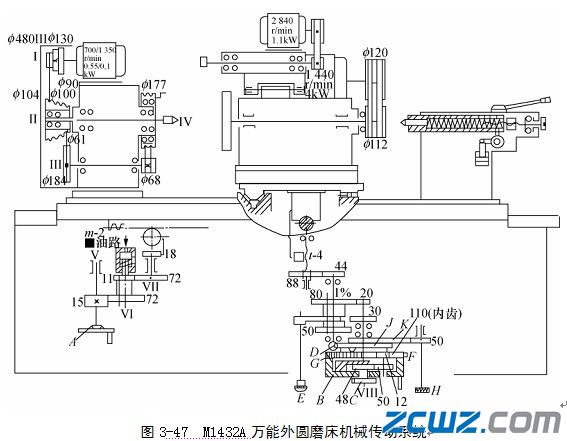

調整機床及磨削階梯軸的臺階時，工作臺還可由手輪A驅動，如圖3-47所示。為了避免工作臺縱向運動時帶動手輪A快速轉動碰傷操作者，采用了互鎖油缸。軸Ⅵ的互鎖油缸和液壓系統(tǒng)相通，工作臺運動時壓力油推動軸Ⅵ上的雙聯齒輪移動，使齒輪z18與z72脫開。因此，液壓驅動工作臺縱向運動時手輪A并不轉動。當工作臺不用液壓傳動時，互鎖油缸上腔通油池，在油缸內的彈簧作用下，使齒輪副18/72重新嚙合傳動，轉動手輪A，經過齒輪副15/72和18/72及齒輪齒條副，便可實現工作臺手動縱向直線移動。
5．滑鞍及砂輪架的橫向進給運動傳動鏈
橫向進給運動，可搖動手輪B來實現，如圖3-47所示，也可由進給液壓缸的柱塞驅動，實現周期的自動進給。橫向手動進給分粗進給和精進給，粗進給時，將手柄E正向前推，轉動手輪B經齒輪副50/50和44/88、絲杠使砂輪架作橫向粗進給運動，手輪B轉1周，砂輪架橫向移動
